Бетонораспределитель БРП 13A "Барракуда"

Бетонораспределитель БРП 13 А «Барракуда», предлагаемый машиностроительным предприятием «СтройМеханика», - практичное и экономичное решение при подаче бетона на строительной площадке. Агрегат предназначен для приема свежеприготовленной бетонной смеси от бетононасосов и укладки её в сооружения из монолитного бетона и железобетона. Применяется при бетонировании больших открытых площадей: оснований сооружений (нулевой цикл), дорожных покрытий, аэродромов, гидротехнических сооружений, перекрытий и крыш зданий и т.д.

Применение бетонораспределителей значительно расширяет производственные возможности стационарных бетононасосов, позволяя укладывать бетон в местах, труднодоступных для прокладки бетоновода. Использование бетонораспределителя решает проблему постоянного перемещения бетоновода, что повышает скорость выполнения работ.

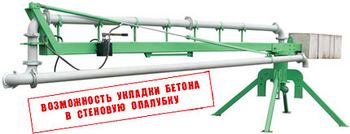

Агрегат состоит из направляющей полой стрелы прямоугольного сечения с установленным на ней рабочим бетоноводом, заканчивающимся поворотным гибким трубопроводом («хоботом») с выходным соплом. С тыльной стороны стрелы расположена коробчатая балка с железобетонным балластом (противовесная консоль). Через опорно-поворотное устройство, установленное в верхней части стойки бетонораспределителя, обеспечивается вращение стрелы с максимальным вылетом бетоновода в десять метров и на 365°, в зависимости от условий эксплуатации (длина, высота и площадь обслуживания) в горизонтальной плоскости, и перекрытие бетонораспределителем площади заливки в 530 м².

Опорная стойка бетонораспределителя выполнена из трубы круглого сечения и является основанием агрегата, к опорной стойке крепятся держатели откидных опор. Опоры, расположенные в основании стойки, выпускаются откидными, и вместе с бетонным противовесом обеспечивают надежную устойчивость кругового распределителя при его работе. При транспортировке бетонораспределителя откидные опоры агрегата складываются и крепятся к основанию в вертикальном положении.

Бетонораспределитель подключается к бетононасосу с помощью труб бетоновода необходимой длины. Бетоновод, входящий в комплект бетонораспределителя, состоит из стандартных патрубков и фасонных труб. Конструкция бетонораздатчика позволяет в кратчайший срок заменить использованные трубы бетоновода на новые.

Наличие транспортного ящика, расположенного на специальном прицепе, позволяет перевозить с собой дополнительные приспособления необходимые для продуктивной работы бетонораспределителя. Съемные дополнительные опоры (опция) позволяют увеличить высоту бетонораспределителя на 1,2 м. Применение съемных опор позволило решить проблему с заливкой более высоких участков строящихся сооружений.

Для подъема и опускания подъемного окончания бетоновода используется ручной гидропривод, состоящий из ручной станции гидропривода и гидроцилиндра.

Конкурентные преимущества бетонораспределителя БРП 13 А "Барракуда":

• Возможность укладки бетона в стеновую опалубку.
• Простота и удобство в обслуживании.
• Экономичность.
• Небольшие габариты агрегата.
• Быстрая замена труб бетоноводов.
• Распространенный размер бетоновода.
• Наличие специальных дополнительных опор.
• Крупность заполнителя до 50 мм.
• Разворот стрелы на 365 градусов.

Применение бетонораспределителей:

• На больших площадях и поверхностях, которые находятся либо вне достижения или только частично в пределах достижения укладки насосов.
• Для этажей и колонн, где использование стрелы для укладки было слишком сложным.
• При производстве сборных конструкций.
